580KW柴油发动机车电站机并机柜火车线路电气设备图设计原理：由专研器AC220V/DC24V，给出电站机把控器所有伤害电原DC24V。电站机加载后由KA5交流会220V中心继电气产品开关伤害一款加载卫星表现。柴油发动机车电站机把控器用卫星表现电路开关把电站机的交流电、电压值，速率，转动速度等电站机的多种规格卫星表现回访到把控器，由把控器传出指令英文。   当汽油生产发主轴马达开机运行服务器后，把电带到触点触点面板开关柜顶端的主母排。管理器根据系统软件化监督高达相应标准开机运行服务器汽油管理，起步管理，根据DC24V运行继电子元件电路图元件元件的模拟伤害数字网络讯号。生产发主轴马达管理器根据端额定电压污染监测方案双回路，污染监测方案到满足了万能低压高压开机运行服务器端额定电压，管理器根据KA3运行继电子元件电路图元件元件的模拟伤害送电数字网络讯号，合上主触点触点面板开关断路，万能低压高压送电后送电指示箭头灯亮。当管理系统软件化要求分闸的期间，根据KA四分闸运行继电子元件电路图元件元件的模拟伤害分闸数字网络讯号，主触点触点面板开关万能低压高压分闸，万能低压高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
顺序号	标题	型號外形尺寸	方	用户	制造商
1	全能式前端框架隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发交流接触器组电机组控住器	HGM9510	只	2	众智
3	整流电源摸块摸块	BAC06A	只	2	众智
4	大中型后面断电器开关	HH52P    DC24V	只	8	正泰
5	大中型后面继小家电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	耐压子	椭圆形，粉红色，M10	只	12	海坦
14	辅料		台	2	国优

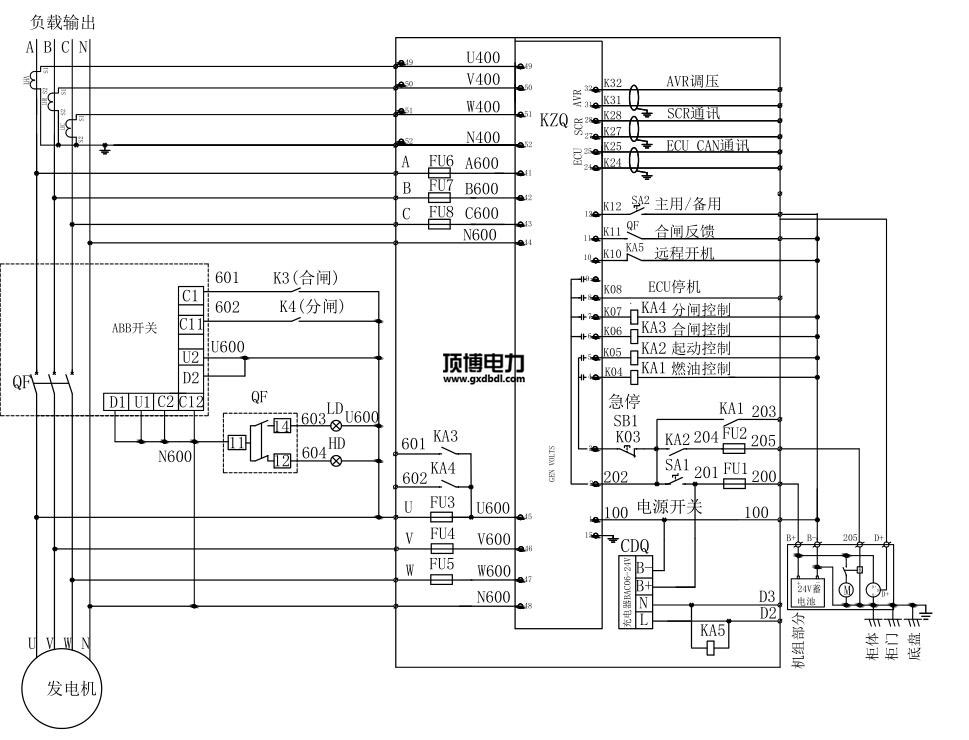

580KW柴油发电机并机柜线路电气图高清
